Horizontalni pužni transporter

Horizontalni pužni transporter je vrsta kontinuirane transportne opreme koja se obično koristi u metalurgiji, građevinskim materijalima, kemijskoj industriji, hrani i odjelima za mehaničku obradu. Ima prednosti jednostavne strukture, niskih troškova proizvodnje, jake izvedbe brtvljenja i praktičnog rada, a može se puniti i istovarati na više točaka u sredini. U usporedbi s drugom transportnom opremom, ima prednosti male-veličine presjeka cijelog stroja, dobrog omjera performansi brtvljenja, posebno stabilnog rada, utovara i istovara u više-točaka u sredini te jednostavnog rada i održavanja. Oprema za pužni transport obično se sastoji od tri dijela: kućišta opreme za pužni transport, uređaja za u-izlaz i pogonskog uređaja. Tijelo vijčanog stroja sastoji se od tri dijela: glave, srednjeg dijela i repnog dijela. Iz perspektive smjera pomaka transportiranog materijala, oprema za pužni transport podijeljena je u nekoliko tipova: oprema za vodoravni pužni transport, oprema za kosi pužni transport i oprema za okomiti pužni transport. Stroj nije prikladan za prijenos specijalnih materijala koji se lako kvare, viskozni su, lako se aglomeriraju ili su otporni na visoke temperature, tlak-i vrlo korozivni.







(1) Jednostavna struktura, pouzdana uporaba i dug radni vijek.

(2) Dobro brtvljenje, izbjegavajte onečišćenje okoliša prašinom.

(3) Budući da u tijelu nema ležaja, tijelo se može slobodno širiti i skupljati u aksijalnom smjeru, tako da može prenositi materijale viših temperatura (ispod 300 stupnjeva).

(4) Otpor procesa prijenosa materijala je mali, a gravitacija se koristi za kretanje naprijed, tako da je potrošnja energije niska, što je oko 50% niže od potrošnje energije općeg pužnog transportera.

(5) Razne funkcije kao što su prijenos, miješanje, miješanje i grijanje mogu se dovršiti u isto vrijeme.

(6) Pogodan je za širok raspon transportnih materijala. Može se koristiti za praškaste, granulirane, blokove, velike blokove i tekuće materijale. Prilagodljiviji je na visoke temperature, zagađenje, neravnomjerno hranjenje itd. Ali nije prikladan za transport viskoznih materijala ili materijala na visokim temperaturama.





LS tip	100	160	200	250	315	400	500	630	800	1000	1250
tip GX			200	250	300	400	500
Promjer (mm)	100	160	200	250	315	400	500	630	800	1000	1250
korak (mm)	100	160	200	250	315	355	400	450	500	560	630
brzina (r/min)	140	120	90	90	75	75	60	60	45	35	30
Kapacitet QΦ=0.33(m³/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
Snaga Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
Snaga Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
brzina (r/min)	120	90	75	75	60	60	45	45	35	30	20
Kapacitet QΦ=0.33(m³/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
Snaga Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
Snaga Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
brzina (r/min)	90	75	60	60	45	45	35	35	30	20	16
Kapacitet QΦ=0.33(m³/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
Snaga Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
Snaga Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
brzina (r/min)	75	60	45	45	35	35	30	30	20	16	13
Kapacitet QΦ=0.33(m³/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
Snaga Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
Snaga Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33



1. GX tip:Postoji sedam specifikacija promjera vijaka uključujući 150, 200, 250, 300, 400, 500, 600 mm. Odgovarajući transportni sustav za-jednosmjerni transport s horizontalnim ili nagibnim kutom manjim od 20 stupnjeva.

2. LS vrsta:LS tip Luo Xuoh press transporter je zamjenski proizvod GX tipa Horizontalni pužni transporter. Promjer vijka je 100-1250 mm, postoji jedanaest specifikacija, a način vožnje ima dva oblika jedno-krajnjeg pogona i dvostruko-krajnjeg pogona. ; Duljina pužnog dodavača tipa LS je svakih 0,5 m, a odgovarajući transportni sustav može se formirati prema različitim potrebama mjesta. Poput horizontalnog pužnog transportera tipa GX, koristi se za jednosmjerni transport s horizontalnim kutom ili kutom nagiba manjim od 20 stupnjeva.

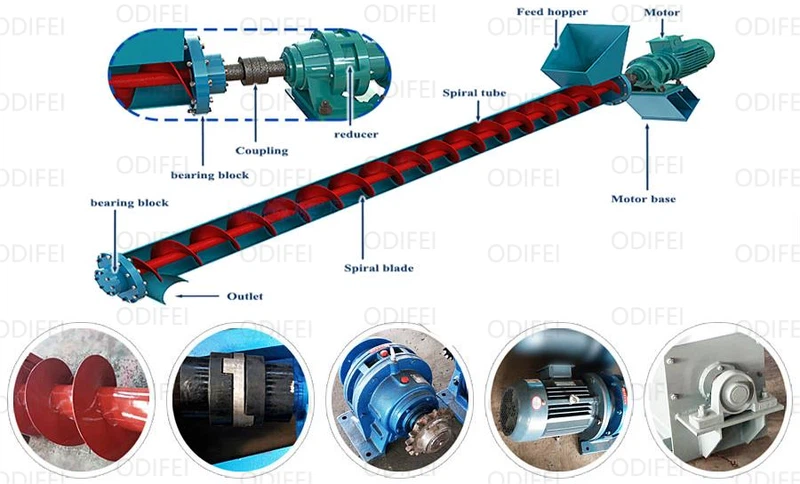

Horizontalni pužni transporter uglavnom se sastoji od pogonskog uređaja, sklopa glave, kućišta, spiralnog tijela bez osovine, obložne ploče spremnika, otvora za punjenje, otvora za pražnjenje, poklopca stroja (ako je potrebno), baze i tako dalje.
1. Pogonski uređaj: koristi se reduktor s cikloidnim kotačićem ili reduktor-postavljen na tvrdo-nazubljenu površinu zupčanika. U dizajnu, pogonski uređaj bi trebao biti postavljen na kraj otvora za pražnjenje što je više moguće, tako da je tijelo vijka u napetom stanju tijekom rada.
2. Glava je opremljena potisnim ležajem, koji može podnijeti aksijalnu silu koja nastaje prilikom transporta materijala.
3. Kućište: Kućište ima U-oblik ili O-oblik, s poklopcem otpornim na kišu-na gornjem dijelu, a materijal je nehrđajući čelik ili ugljični čelik ili plastika ojačana staklenim vlaknima.
4. Spiralno tijelo bez osovine: materijal je nehrđajući čelik ili ugljični čelik.
5. Ploča za oblaganje spremnika: materijal je plastična ploča-otporna na habanje ili gumena ploča ili ploča od lijevanog kamena itd.
6. Ulaz i izlaz: Postoje dvije vrste četvrtastog i okruglog. Općenito, oblik ulaza i izlaza određuje korisnik.





Horizontalni Horizontalni pužni transporteri mogu se koristiti za praškaste, zrnate i male blokove materijala u raznim industrijama za transport, doziranje, hlađenje, miješanje, odvajanje, zbijanje i utovar. U skladu s vašim zahtjevima, horizontalni vodoravni pužni transporteri mogu postići -otpornost na prašinu,-bez plina ili vodonepropusnost, čime štite ne samo vaš proizvod od vanjskih utjecaja, već i okoliš.





Kao što su: rudnik ugljena, pepeo, šljaka, cement, žitarice, reciklirani gumeni prah, cinkov oksid, kalcijev karbonat itd., temperatura materijala je manja od 200 stupnjeva. Stroj s vijcima nije prikladan za prijenos materijala koji su kvarljivi, viskozni i lako se aglomeriraju.











U skladu s radnim uvjetima na gradilištu, metode prijenosa horizontalnog pužnog transportera su sljedeće. U posebnim slučajevima, obratite se našem prodajnom osoblju kako biste napravili najprikladnije rješenje. Prilikom odabira dubokog vodoravnog pužnog transportera, obratite pozornost na sljedeće:















1. Kada se vijčana osovina okreće, zbog gravitacije materijala i sile trenja koju stvara stijenka spremnika, materijal se može pomicati samo prema naprijed duž dna utora transportera pod pritiskom oštrice, a čini se da se ne može okretati. Matica se pomiče translatorno duž rotirajućeg vijka.

2. Kretanje materijala u srednjem ležaju ovisi o potisku materijala koji napreduju iza njih. Stoga je transport materijala u pokretnoj traci samo klizno kretanje.

3. Kako bi osovina vijka bila u povoljnijem zategnutom stanju, pogonski uređaj i otvor za pražnjenje uglavnom se postavljaju na isti kraj transportera, a otvor za dovod je postavljen što je moguće bliže repu drugog kraja.

4. Rotirajuća pužna lopatica gura materijal za transport, tako da je sila zbog koje se materijal ne okreće s vodoravnom pužnom lopaticom težina samog materijala i otpor trenja kućišta vodoravne pužne transportne trake prema materijalu.

5. Vrsta površine oštrice uključuje vrstu čvrste površine, vrstu površine tipa trake, vrstu površine oštrice i druge vrste prema različitim transportnim materijalima. Vijčano vratilo horizontalnog pužnog transportera ima potisni ležaj na kraju smjera kretanja materijala kako bi puž dobio aksijalnu reakcijsku silu s materijalom. Kada je duljina stroja velika, treba dodati srednji viseći ležaj.

6. Cjevasti horizontalni pužni transporter uglavnom se koristi za horizontalni i vertikalni transport raznih praškastih, zrnatih i malih komada rastresitih materijala.

7. Materijal će proizvesti trenje na bočnoj stijenci cjevastog horizontalnog pužnog transportera, stoga je vrlo važno odabrati veličinu reduktora i motora za pogon cjevastog vodoravnog pužnog transportera. Što se tiče načina dodavanja cjevastog vodoravnog pužnog transportera, materijal se najprije mora unijeti u Jiaolong iz priključka za punjenje. Mnogi proizvođači koriste ovu metodu za realizaciju posla hranjenja.





1. Redovito provjeravajte je li prijenosni lanac horizontalnog pužnog transportera istrošen ili ne. Ako postoji bilo kakva nepravilnost, zamijenite ga na vrijeme.

2. Provjerite jesu li zategnuti vijci karika lančanih ploča horizontalnog pužnog transportera. Ako su labave, treba ih na vrijeme zategnuti.

3. Provjerite napetost prijenosnog lanca horizontalnog pužnog transportera. Previše labavo i preusko će lako dovesti do trošenja ležaja.

4. Redovito provjeravajte da li je potrebno dodati ulje za podmazivanje reduktora lančanog transportera.

5. U vodoravnom pužnom transporteru ne smije biti stranih tvari koje mogu lako uzrokovati zaglavljivanje lanca, itd., i treba ih na vrijeme očistiti.

6. Zabranjeno je često pokretanje, pokretanje preopterećenja i-puno opterećenje.





1. Prije pokretanja pužnog transportera pažljivo provjerite ima li preostale prašine i krhotina u utoru stroja;

2. Hranjenje mora biti jednolično;

3. Sito bi trebalo dodati u dovodni otvor pužnog transportera;

4. Utor stroja i poklopac utora stroja moraju biti oprezni;

5. Prije gašenja, materijale u stroju treba rasteretiti što je više moguće;

6. Kada se stroj zaustavi usred operacije, materijali u stroju trebaju biti istovareni što je više moguće, a materijali u stroju ne mogu se isprazniti na vrijeme;

7. Redovito provjeravajte istrošenost spiralnih noževa;

8. Svaki dio transportera za podmazivanje treba podmazivati ​​u strogom skladu sa zahtjevima;

9. Kada stvarate oštre zvukove, to treba provjeriti na vrijeme;

10. Ležajevi na oba kraja pužnog transportera trebaju biti strogo zabrtvljeni;

11. Obratite posebnu pozornost na praćenje temperature koja prelazi dopuštenu temperaturu.





Naziv kvara	Uzrok	Pristup
Materijal se ne može transportirati	Ima li dovoljno materijala u spremniku	Čak i ako ima materijala u spremniku, možda neće biti moguće isporučiti materijal ako nema dovoljnog broja "glava" materijala
	Ima li materijala zaglavljenog u spremniku?	Koristi se za ubrizgavanje zraka izvana prema dolje. Dok zrak izlazi ispod diskova, oni vibriraju i napuhuju materijal
	Provjerite ograničenje hrane	Bez dovoljno materijala koji ulazi u transporter, željena brzina transporta se možda neće postići
Prekostrujni	Unutarnja stijenka kutije prianja uz materijal, a otpor se povećava	pospremiti
	Kućište ili ležaj su savijeni i trljaju se jedno o drugo	namjestiti ravno





Usluga pretprodaje:-

• Vodite kupce da odaberu odgovarajući model opreme.
• Pošaljite inženjersko i tehničko osoblje na mjesto proizvodnje na vrijeme kako bi planirali mjesto za kupce, dizajnirali razumne procese i rješenja.
• Možemo dizajnirati i proizvesti proizvode prema posebnim potrebama kupaca kako bismo zadovoljili različite potrebe investitora



Usluga na rasprodaji:

• Stroga kontrola proizvoda prije napuštanja tvornice
• Isporuka prema ugovoru



Usluga nakon-prodaje:

• Glavno jamstveno razdoblje za opremu koju prodaje naša tvrtka je jedna godina (osim za kvar ili oštećenje uzrokovano ljudskim čimbenicima, čimbenicima goriva ili neodoljivim prirodnim pojavama, a ranjivi dijelovi nisu pokriveni jamstvom: mlaznice za gorivo, glave pumpe, fotoosjetljive oči itd.).
• Ako je kvar opreme uzrokovan ljudskim faktorom, trošak će se naplatiti prema tvorničkoj cijeni.
• Nakon što primite obavijest o jamstvu, odgovorite u roku od 2 sata. 24 sati tehničke upute za rješavanje problema.







Zhengzhou Odifei Machinery Equipment Co., Ltd. fokusira se na transportnu opremu već 17 godina. Njegova glavna djelatnost je: spiralni vibracijski vertikalni elevator, letvičasti dodavač, horizontalni pužni transporter, letvičast transporter, horizontalni pužni transporter, veliki kutni horizontalni pužni transporter, horizontalni pužni transporter, transporter s lančanom kantom, TD trakasti elevator s kantom, TH prstenasti lančani elevator s kantom, NE elevator s žlicama, NSE elevator s žlicama i drugi cijeli niz elevatora s žlicama. TD75 Horizontalni pužni transporter (ili Horizontalni pužni transporter), mobilni transporter, Horizontalni pužni transporter s rebrima velikog kuta nagiba; Horizontalni pužni transporter, bez osovine Horizontalni pužni transporter; lagani, srednji i teški Horizontalni pužni transporter; transportni stroj s lančanom kantom, SCD koritasti transporter klinkera; horizontalna miješalica s dvostrukom osovinom; lagana, srednja i teška hranilica za ploče; GZG motorni vibracijski dodavač; tromel sito, tromel sito bez osovine;

Godine 2010. tim za istraživanje i razvoj naše tvrtke ušao je u industriju recikliranja resursa i sukcesivno razvijao ljuskaste transportere za obradu kućnog otpada, sita bez osovine za probiranje i sortiranje kućnog otpada, dodavače letvica za građevinski otpad i transportere ljuskastog otpada za elektrolučne peći, koji ne samo da stvaraju, nego stvaraju i objektivne društvene i ekološke koristi, te su neizostavan dio industrije recikliranja resursa lanac.

Zhengzhou Odifei Machinery Equipment Co., Ltd. kontinuirano provodi tehnološke inovacije u duhu izvrsnosti i razvio je nekoliko praktičnih novih proizvoda. Proizvod je naprednog dizajna, dobar u proizvodnji, pouzdan u radu, ima međunarodnu naprednu razinu, dobro se prodaje u zemlji i inozemstvu i ima za cilj biti vodeći u industriji!









P: Jeste li tvornica ili trgovačko poduzeće?

O: Mi smo tvornica, osnovana 2007., specijalizirana za proizvodnju spiralnog vibracijskog vertikalnog elevatora, letvičastog dodavača, vodoravnog pužnog transportera, letvičastog transportera, horizontalnog pužnog transportera, horizontalnog pužnog transportera velikog kuta, vodoravnog pužnog transportera, lančanog transportera s kantom, TD trakastog elevatora, i tako dalje.



P: Što je s rezervnim dijelovima?

O: Uvijek nudimo rezervne dijelove po cijeni koštanja i dajemo vam popis rezervnih dijelova kada kupite stroj.



P: Hoćete li testirati stroj prije isporuke?

O: Da, testirat ćemo svaki stroj i proizvodnu liniju prije isporuke i poslati vam radni video. Također možete provjeriti s nama prije isporuke.



P: Može li se ovaj vodoravni pužni transporter prenositi okomito?

O: Imamo vertikalne vodoravne pužne transportere i elevatore s vedrima. Prema karakteristikama materijala i visini transporta, možemo odabrati najprikladniju opremu za transport ili podizanje.

P: Može li vodoravni pužni transporter hladiti materijal?

O: Da, možete odabrati vodoravni-vodeno hlađeni pužni transporter.



P: Može li horizontalni pužni transporter imati više ulaza ili izlaza?

O: Da, kada hranite na više točaka hranjenja u isto vrijeme, obratite pozornost na ravnomjerno hranjenje i kontrolirajte količinu hranjenja.











1. Navedite naziv materijala, specifičnu težinu, veličinu čestica itd

2. Postoje li druge karakteristike: kao što su viskoznost, temperatura, korozivnost itd.?

3. Dužina transporta, horizontalni transport ili kosi transport?

4. Kapacitet prijenosa / sat



Ako ste zainteresirani za horizontalni pužni transporter, slobodno nas kontaktirajte u roku od 24 sata!
